在塑胶模具设计行业里面，模具结构的种类非常之多 ，对一般模具设计师来讲，普通的滑块和斜顶结构大家都不陌生，都能设计出来，但对一些比较特殊典型的模具结构，都会有无从下手的感觉。今天给大家讲解的是抽螺牙模具结构的设计要点，希望对广大学模具设计爱好者有所启发。

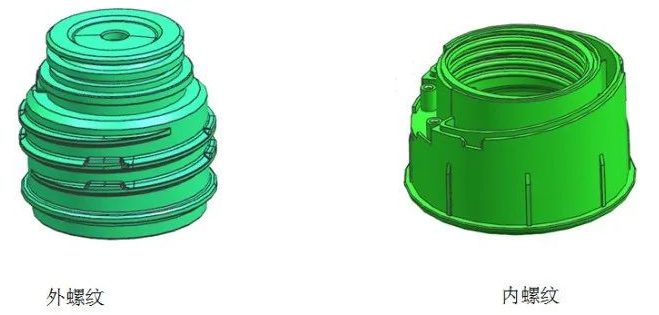

塑胶产品螺纹分外螺纹和内螺纹两种，对于精度不高的外螺纹一般用哈夫块成型，而内螺纹则大多需要卸螺纹装置，这里简单介绍内螺纹脱模方法以及介绍齿轮的调用：
1. 按动作方式分：
①螺纹型芯转动，推板推动产品脱离；
②螺纹型芯转动同时后退，产品自然脱离。
2. 按驱动方式分：

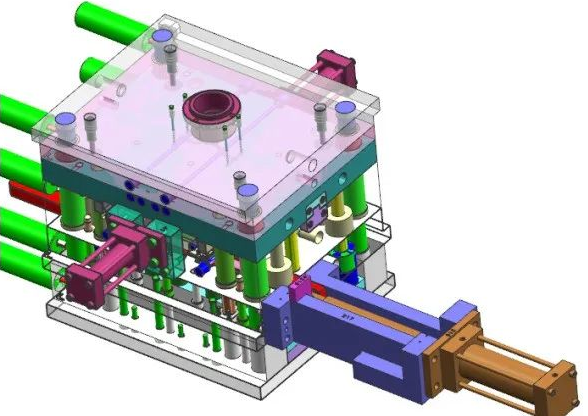

抽牙模具的种类一般分为两种：一种是油缸带动齿条运动，另一种是马达带动链条运动。

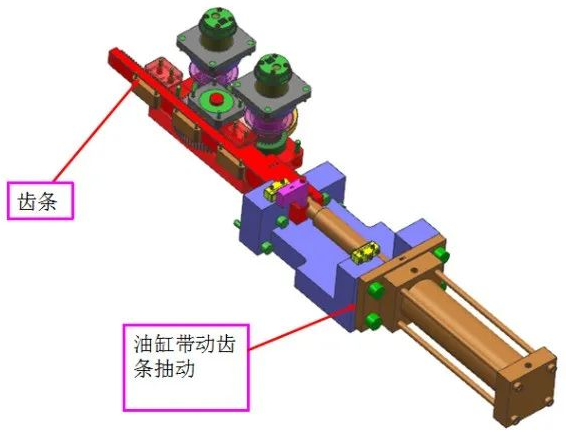

油缸带动齿条抽动
马达带动链条抽动
3. 螺牙模具的抽动原理

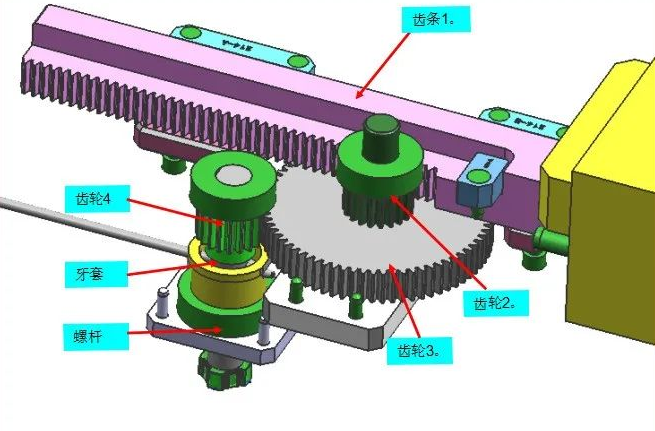

牙套及牙套的牙距和产品的牙距必须保证相同，牙套启导向作用。油缸带动齿条1运动——齿条1带动齿轮2、3转动——齿轮3带动齿轮4转动——齿轮4与螺杆定位为一体一起转动，如下图所示。
4. 在设计螺牙模具的时候要知道牙距，牙距的定义就是螺牙转动一圈竖直方向运动的距离，如下图所示。
5. 产品胶位处牙距和螺杆牙距必须保证相同，不然产品容易拖伤。
6. 齿轮与齿条的调用方法：胡波外挂可以调用齿轮与齿条，根据我们模具中产品排位可以确定我们齿轮所需的分度圆直接，然后齿轮模数相同，就可以调出齿轮如下图所示。
7. 齿条的调用方法：用胡波外挂齿条调用的规则也是遵循（模数×齿数=分度圆直径）的公式。

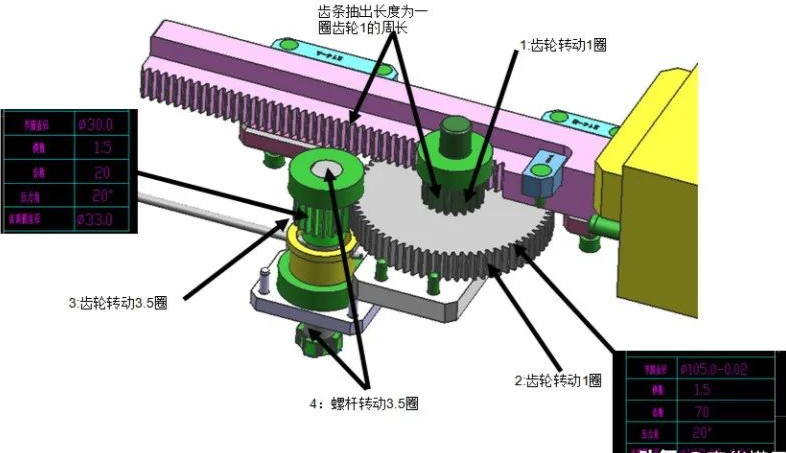

8. 想要设计螺牙模具，必须要了解齿条以及齿轮的关系，下图为齿条和齿轮的关系以及每个齿轮的关系。
9. 产品所需退出圈数的计算以及齿条的长度计算：牙的圈数为5，那么螺杆退出最少需要5圈以上。螺杆退出6圈，然后就可以按上一页反推算出齿条抽动距离。
